Токарно-винторезный станок мод. 16К25 РМЦ 750-2000мм.

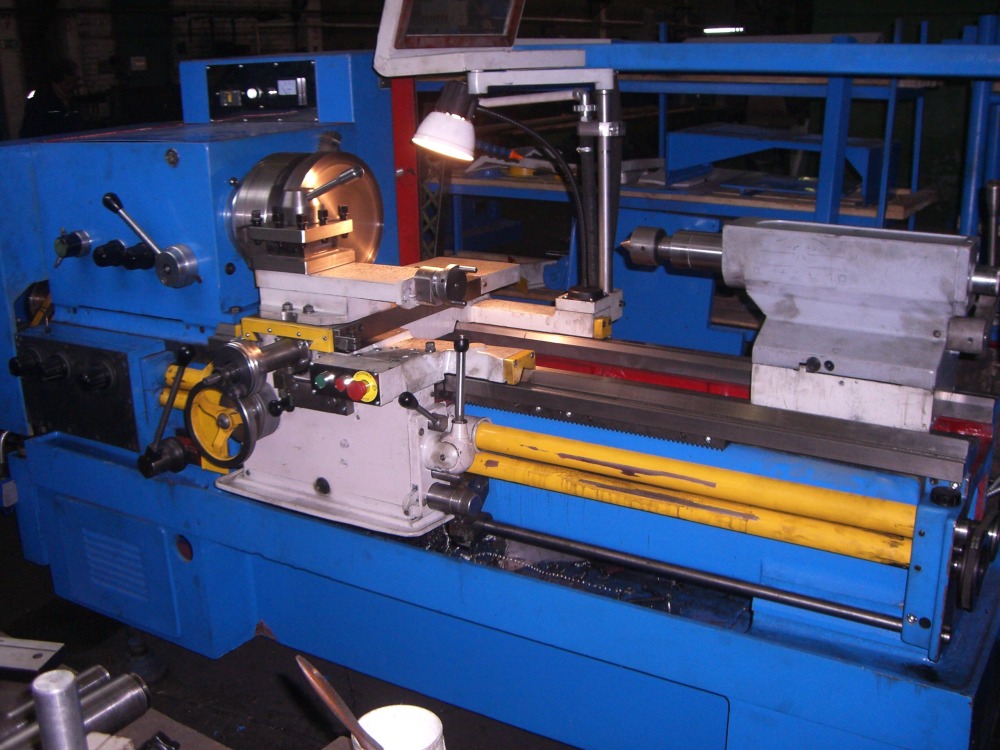

Токарно-винторезный станок 16К25
предназначен для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания,и т.п. Отклонение от цилиндричности 7 мкм, конусности 20 мкм на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм - 16 мкм.
Токарно-винторезный станок 16К25 является облегченной версией станка 16К20 с увеличиным диаметром обрабатываемой детали. Диаметр обрабатываемой детали увеличился с 400мм. до 500мм.
Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49...57.
Техническими параметрами, по которым классифицируют токарно-винторезные станки, являются наибольший диаметр D обрабатываемой заготовки (детали) или высота Центров над станиной (равная 0,5 D), наибольшая длина L обрабатываемой заготовки (детали) и масса станка. Ряд наибольших диаметров обработки для токарно-винторезных станков имеет вид: D = 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 и далее до 4000 мм.
Наибольшая длина L обрабатываемой детали определяется расстоянием между центрами станка. Выпускаемые станки при одном и том же значении D могут иметь различные значения L. По массе токарные станки делятся на легкие - до 500 кг (D = 100 - 200 мм), средние - до 4 т (D = 250 - 500 мм), крупные - до 15 т (D = 630 - 1250 мм) и тяжелые - до 400 т (D = 1600 - 4000 мм).
Легкие токарные станки применяются в инструментальном производстве, приборостроении, часовой промышленности, в экспериментальных и опытных цехах предприятий. Эти станки выпускаются как с механической подачей, так и без нее.
Технические характеристики токарно-винторезного станка 16К25.
| Наименование параметров | Ед.изм. | Величины |
| Класс точности |
Н |
|
| Наибольший диаметр обрабатываемой заготовки над станиной |
мм |
500 |
| Наибольший диаметр точения над поперечным суппортом |
мм |
290 |
| Наибольший диаметр обрабатываемого прутка |
мм |
53 |
| Наибольшая длинна обрабатываемого изделия |
мм |
710, 1000, 1400, 2000 |
| Предел числа оборотов шпинделя |
об/мин |
12,5-1600 |
| Пределы подач |
|
|
| - продольных | мм/об |
0,05-2,8 |
| - поперечных | мм/об |
0,025-1,4 |
| Наибольшее усилие допускаемое механизмом подач на упоре |
|
|
| - продольное | кгс |
800 |
| - поперечное | кгс |
460 |
| Наибольшее усилие допускаемое механизмом подач на резце |
|
|
| - продольное | кгс |
600 |
| - поперечное | кгс |
360 |
| Мощность электродвигателя главного движения | кВт |
11 |
| Габариты станка (Длинна) |
|
|
| - длинна | мм |
2505, 2795, 3195, 3795 |
| - ширина | мм |
1190 |
| - высота | мм |
1500 |
| Масса станка | кг |
2925, 3095, 3315, 3775 |
