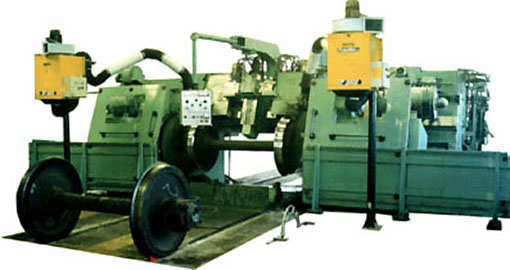

Станок колесотокарный проходной мод. РТ905Ф1, РТ905Ф3
|
Станок предназначен для одиночной обточки профиля поверхности катания вагонных колесных пар как с буксами, так и без букс. Особенности конструкции
|
|
|
наименование параметра |
значение |
|
Наибольший диаметр обрабатываемых колесных пар по кругу катания, мм |
1064 |
|
Наименьший диаметр обрабатываемых колесных пар по кругу катания, мм |
858 |
|
Наибольшая длина оси колесной пары, мм |
2450 |
|
Наименьшая длина оси колесной пары, мм |
2200 |
|
Наибольший диаметр крепления колесной пары, мм |
910 |
|
Наименьший диаметр крепления колесной пары, мм |
810 |
|
Ширина обода, мм |
130 |
|
Ширина колеи, мм |
1520 (1524) |
|
Масса обрабатываемых колесных пар, кг |
1500 ÷ 2000 |
|
Пределы частот вращения шпинделя, об/мин |
5 ÷ 26 |
|
Число ступеней частот вращения шпинделя |
бесступенчато |
|
Скорость быстрых перемещений суппорта в продольном перемещении,м/мин |
6 ÷ 80 |
|
Скорость быстрых перемещений суппорта в поперечном перемещении,м/мин |
6 ÷ 80 |
|
Скорость установочных перемещений шпиндельных бабок, мм/мин |
1300 |
|
Скорость установочных перемещений пиноли, мм/мин |
550 |
|
Скорость установочных перемещений подъемника, мм/мин |
не менее 1800 |
|
Мощность привода главного движения, кВт |
DC 55*2 или AC 45*2 |
|
Масса, кг |
40000 |
|
Длина станка (вместе с электрооборудованием), мм |
9650 |
|
Ширина станка (вместе с электрооборудованием), мм |
3815 |
|
Высота станка (вместе с электрооборудованием), мм |
высота |
