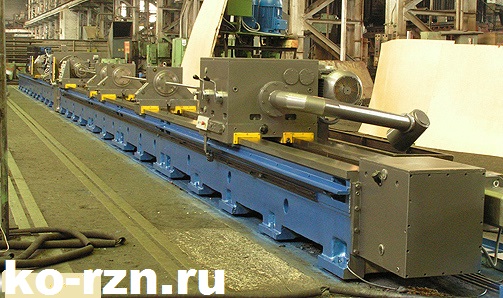

Станок глубокого сверления мод. РСС 2631
Основные виды обработки представляются следующим образом:
- растачивание, раскатывание;
Механизмы и устройства станка обеспечивают следующую схему обработки:
- инструмент выполняет поступательное движение (подача), обрабатываемое изделие – вращательное движение.
В станке предусматривается работа на «сжатие» прямым ходом бабки стебля и работа «на растяжение» обратным ходом бабки стебля.
Управление станком осуществляется от контроллера фирмы «OMRON».
Главный привод станка оснащается асинхронным электродвигателем с частотным регулированием.
Станок оснащается приводом подач фирмы «OMRON» для бесступенчатого регулирования подач.
Главные движения станка – вращение изделия, рабочие подачи, осуществляются с помощью электродвигателей, имеющих дистанционное управление, которое производится с главного пульта.
Большой диапазон рабочих подач, не зависимых от вращения изделия, а также подача в зону резания большого количества охлаждающей жидкости под большим давлением обеспечивают высокую производительность.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
1. Высота центровой оси, мм............................................................................ |
315
|
|
2. Пределы наружных диаметров заготовок, устанавливаемых, мм: - в патроне бабки изделия........................................................................ - в люнетах роликовых.............................................................................. |
50…300 50…300
|
|
3. Предельные диаметры обрабатываемых отверстий, мм: 3.1. растачивание (раскатывание)........................................................... |
50…200
|
|
4. Предельные длины обрабатываемых заготовок, мм................................... |
500…15000
|
|
5. Пределы частот вращения шпинделя, об/мин: 5.1. бабки изделия..................................................................................... 5.2. бабки стебля........................................................................................ |
10…1600 Без вращения |
|
6. Количество диапазонов частот вращения шпинделя бабки изделия........ |
2 |
|
7. Переключение частот вращения шпинделя бабки изделия.......................
|
гидравлическое
|
|
8. Регулирование частот вращения шпинделя в диапазонах......................... |
Бесступенчатое |
|
9. Пределы рабочих подач бабки стебля, мм/мин........................................... |
5…3000* |
|
10. Ускоренная подача бабки стебля, мм/мин................................................. |
5000* |
|
11. Регулирование подач.................................................................................... |
Бесступенчатое |
|
12. Наибольшая производительность насосной станции СОЖ, при расточке отверстий Ø40…200 мм, л/мин, max........................................ |
500 |
|
13. Применяемая СОЖ....................................................................................... |
на масляной основе |
|
14. Кинематическая вязкость СОЖ при 50°, мм²/с......................................... |
12…30 |
|
15. Наибольшее давление СОЖ при производительности насосной станции 100…500 л/мин, МПа......................................................... |
4,0 |
|
16. Рабочая температура СОЖ, °С.................................................................... |
15…50 |
|
17. Тонкость фильтрации СОЖ, мкм............................................................... |
25 |
|
18. Мощность привода бабки изделия, кВт..................................................... |
30 |
|
19. Мощность привода подач, кВт.................................................................... |
10,5 |
|
20. Напряжение питающей сети, В................................................................... |
380 |
|
21. Частота, Гц.................................................................................................... |
50 |
|
22. Габаритные размеры станка (вместе с отдельно расположенными |
|
|
агрегатами и электрооборудованием), мм, (ориентировочно): |
|
|
- длина……………………………………………………………………. |
23000 |
|
- ширина………………………………………………………………….. |
3100 |
|
- высота…………………………………………………………………... |
2020 |
|
23. Масса станка (вместе с отдельно расположенными агрегатами |
|
|
и электрооборудованием), кг, (ориентировочно) |
36500 |
|
24. Электрооборудование станка...................................................................... |
Импортного и отечественного производства |
|
25. Низковольтная аппаратура.......................................................................... |
импортного производства |
|
26. Гидрооборудование...................................................................................... |
Импортного и отечественного производства |
