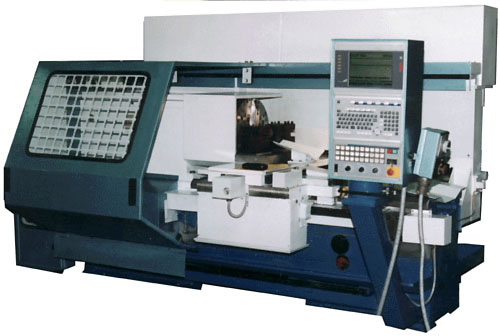

Специальный трубонарезной станок с ЧПУ мод. РТ772Ф3
Станок предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и мелкосерийного производства. Станки используются в отраслях, изготавливающих и ремонтирующих трубы и детали трубных соединений, а так же в отраслях металлообрабатывающей промышленности, где труба используется в качестве заготовки. Обрабатываемая труба пропускается через полый шпиндель, зажимается двумя механизированными патронами и вращается вместе со шпинделем, другой конец устанавливается на люнет-поддержку. На станках можно производить наружное точение, растачивание, сверление, обработку конусов, нарезание всех видов резьб. Технические характеристики и жесткость станка позволяют полностью использовать возможности быстрорежущего и твердосплавного инструмента при обработке цветных и черных металлов. Для обработки конических поверхностей и нарезания конических резьб с конусностью не более 20 градусов станки оснащаются конусной линейной.
Станок может оснащаться любыми системами ЧПУ и приводами любых производителей по требованию заказчика.
|
Технические характеристики станка РТ772Ф3 Класс точности станка по ГОСТ8-82 |
П |
|
Диаметры обрабатываемых труб, мм |
60; 73; 89; 114. |
|
Высота резца, устанавливаемого в инструментальном блоке |
32 мм |
|
Наибольшее перемещение суппорта - По оси Z (с установленным патроном) - По оси Х |
300 мм 450 мм |
|
Дискретность задания перемещения по осям Х и Z |
1 мкм |
|
Наибольший диаметр заготовки, проходящей в отверстии шпинделя |
115 мм |
|
Количество одновременно управляемых координат |
2 |
|
Пределы частот вращения шпинделя |
60…500 об/мин |
|
Пределы рабочих подач суппорта по осям Х и Z |
3…4000 мм/мин |
|
Пределы скоростей быстрых перемещений суппорта по осям Х и Z |
До 7500 мм/мин |
|
Шероховатость внешней поверхности после чистовой обработки на станке |
Ra 2,5 |
|
Шероховатость внутренней поверхности после чистовой обработки на станке |
Rz 20 |
|
Мощность привода главного движения |
18,5 кВт |
|
Габаритные размеры станка (вместе с электрооборудованием) |
|
|
- Длина
|
4700 мм |
|
- Ширина
|
2100 мм |
|
- Высота
|
1880 мм |
|
Масса станка |
6000 кг |
