Станок специальный токарный мод. 16К20ТС1(16К20Ф3) РМЦ 1000мм.

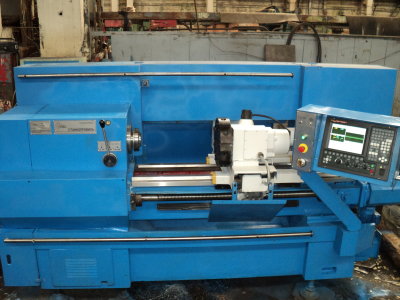

Специальный токарный станок с ЧПУ мод. 16К20Ф3
Станок 16К20Ф3 является наиболее массовой моделью отечественного токарного станка. Станок 16К20Ф3 предназначен для выполнения патронных и центровых токарных работ, на нем в полуавтоматическом цикле могут быть обработаны разнообразные наружные и внутренние цилиндрические, конические и криволинейные поверхности, а также нарезаны резьбы.
Класс точности станка П (повышенная) по ГОСТ 8-82. Станок оснащается современными устройствами ЧПУ типа NC210, Sienumeric 802D, Sienumeric 840D, Fagor 8055T и др.
Технические характеристики
Наибольший диаметр устанавливаемого изделия над станиной, мм 500
Наибольший диаметр обрабатываемого изделия над суппортом, мм 220
Высота резца, устанавливаемого в резцедержателе, мм 25
Наибольшая длина устанавливаемого изделия при установке в центрах , мм 1000
Наибольшая длина обработки, мм 905
Частота вращения шпинделя (бесступенчатое регулирование), об/мин 22,4 - 2240
Пределы частоты вращения шпинделя, устанавливаемые вручную, об/мин :
I диапазон 22,4 - 355
II диапазон 63 - 900
III диапазон 160 - 2240
Максимальная (максимально-рекомендуемая) скорость рабочей подачи, мм/мин (мм/об) :
продольной 2000 (2,8)
поперечной 1000 (1,4)
Скорость быстрых ходов, мм/мин , не менее :
продольных 7500
поперечных 5000
Пределы шагов нарезаемых резьб, мм 0,01 - 40,95
Количество позиций автоматической поворотной головки 6
Предельные диаметры сверления, мм :
по чугуну 28
по стали 25
Габарит станка, мм, не более 3250*×1700*×2145
Масса станка, кг, не более 3800*
Станок специальный токарный мод. 16К20ТС1 (16К20Ф3) РМЦ 1000мм.
