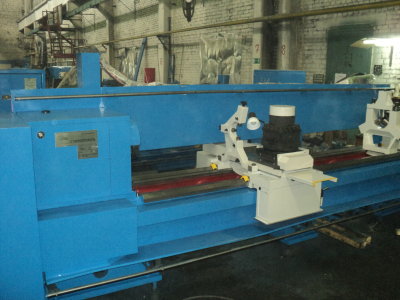

Станок токарно-винторезный с ЧПУ 1М63НФ3

1М63Ф3 (d — 700 мм, l — 750...12000)

Токарно-винторезный станок с ЧПУ 1М63НФ3 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб. Высокая мощность привода и жёсткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Технические данные и характеристики 1М63Ф3:

Токарно-винторезный станок с ЧПУ    1М63Ф3

Наибольший диаметр заготовки, мм

— устанавливаемой над станиной       670

— обрабатываемой над станиной (с поворотом резцедержателя)     630

— обрабатываемой над суппортом     340

Наибольшая длина обрабатываемой заготовки, мм   750—12000

Количество диапазонов частот вращения шпинделя  2

Частота вращения шпинделя, об/мин               10—1600

Наибольший вес устанавливаемой заготовки, кг         3500

Мощность главного привода, кВт         22

Габаритные размеры (при РМЦ 3000 мм), мм

— длина             5800

— ширина         1950

— высота           1900

Масса токарного станка (при РМЦ 3000 мм), кг             5800

Особенности конструкции токарного станка 1М63Ф3

жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;

2-х призменные направляющие станины в сочетании с высокой надёжностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;

функциональные кожухи и подвижное ограждение обеспечивают оптимальную защиту и безопасность для оператора и окружающей среды;

маховички современной конструкции и поворотный пульт управления, расположенные на подвижном ограждении обеспечивают простоту и безопасность работы на станке;

автоматическое переключение двух диапазонов чисел оборотов простым нажатием кнопки на панели управления с соответствующей индикацией на дисплее;

в стандартном исполнении используется быстросменный резцедержатель, установленный на резцовых салазках. Дополнительно могут быть применены четырёхгранная револьверная головка и стойка под борштангу;

проемы в станине обеспечивают хорошее удаление стружки. Уборка стружки из поддона легко осуществляется сзади станка. В случае большого объёма снимаемой стружки, станок может оснащаться стружкоуборочным транспортёром;

электрошкафзакреплён на станке, что позволяет снизить до минимума занимаемую площадь.

Стандартное оборудование

3-х кулачковый патрон диам. 400 мм;

люнет неподвижный диам. 20—215 мм;

люнет подвижный диам. 20—150 мм.

Оборудование за отдельную плату

4-х кулачковый патрон диам. 500 мм;

вращающийся центр задней бабки;

транспортер стружкоудаления;

ручной 4-х сторонний резцедержатель;

башмаки для выставки станины.

Станки могут быть оснащены любым устройством ЧПУ и приводами подач: Heidenhein, Siemens, Fagor, Num и т.д. по требованию заказчика.

Специальный токарный станок с ЧПУ мод.1М63НФ3РМЦ 750-10000мм.
