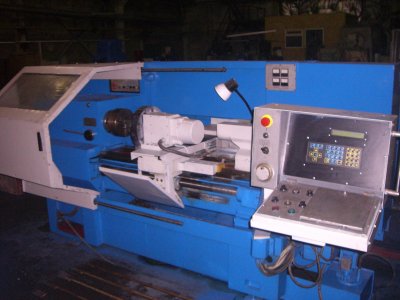

Специальный токарный станок с ЧПУ мод. 16А20Ф3 РМЦ 950мм.
Токарный станок с ЧПУ 16А20Ф3 предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности.
По заказу станок может оснащаться системой ЧПУ и электроприводами, как отечественного производства (NC-210), так и производства зарубежных фирм Siemens, Fagor, Heidenhain, "FANUC".
Область применения станка: мелкосерийное и серийное производство.
Особенности конструкции:
высокопрочная станина выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
привод главного движения, включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой, в зависимости от требований покупателя
надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм
Технические характеристики16А20Ф3
Наибольший диаметр изделия, устанавливаемого над станиной, мм 500
Наибольший диаметр обрабатываемого изделия, мм
- над станиной 320
- над суппортом 200
Наибольшая длина устанавливаемого изделия в центрах, мм 1000
Наибольшая длина обрабатываемого изделия при 8-ми позиционной головке, мм 750
Диаметр цилиндрического отверстия в шпинделе, мм 55
Наибольший ход суппорта, мм
- поперечный 210
- продольный 905
Максимальная скорость быстрых перемещений, мм/мин
- продольных 15000±6%
- поперечной 7500±6%
Пределы частот вращения шпинделя, мм-¹ 20...2500
Количество одновременно управляемых координат 2
Точность позиционирования, мм 0,01
Повторяемость, мм 0,03
Пределы частот вращения шпинделя, мин-1 20...2500
Минимальная скорость рабочей подачи, мм/мин
- продольной 10
- поперечной 5
Количество позиций инструментальной головки 8
Мощность электродвигателя главного движения, кВт (номинальная) 11
Суммарная мощность всех электродвигателей, кВт 21,4
Габаритные размеры станка без отдельно стоящего шкафа УЧПУ, не более, мм
- длина 3700
- длина (с транспортером стружкоудаления) 5160
- ширина 3000
- высота 2100
Масса станка (без ЧПУ и транспортера стружкоудаления), кг 4000
