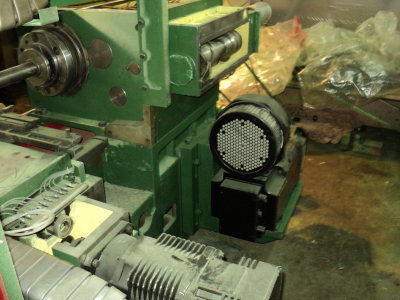

Специальный токарный станок мод. 16К30Ф3 РМЦ 1500-3000мм.
Станок специальный токарный с ЧПУ 16КЗ0Ф3
Жесткая конструкция основных узлов, закаленные направляющие, применение импульсной смазки гарантируют длительное сохранение точности. Охлаждение непосредственным подводом СОЖ к каждому инструменту позволяет вести обработку на высоких режимах резания и снижает интенсивность изнашивания инструмента.
Гидрофицированное управление пинолью задней бабки, механизированный зажим и разжим патрона, наличие транспортера стружки до минимума упрощают работу оператора.
Станок оснащен одной револьверной головкой и борштангой для растачивания глубоких отверстий. Такая инструментальная оснащенность дает возможность получить широкий спектр технологических возможностей станка. Класс точности станка П (повышенная) по ГОСТ 8-82. Станок оснащается современными устройствами ЧПУ типа NC210, Sienumeric 802D, Sienumeric 840D, Fagor 8055T и др.
Основные технические данные и характеристики
Основные технические данные и характеристики
|
№ п/п |
Наименование параметра |
Модель станка |
||
|
16К30Ф3 (РМЦ-1500) |
16К30Ф3 (РМЦ-3000) |
|||
|
|
Основные параметры и размеры по ГОСТ 10172-87 Номенклатура показателей качества по ГОСТ 4.93-86 |
(п.п.1,2,3,4,6,12, 14,15,18) |
||
|
1 |
Наибольший диаметр заготовки, устанавливаемой над станиной, мм |
670 |
670 |
|
|
2 |
Наибольший диаметр заготовки, обрабатываемой над станиной, мм |
500 |
500 |
|
|
3 |
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм |
320 |
320 |
|
|
4 |
Наибольшая длина обрабатываемой заготовки, мм |
1500 |
3000 |
|
|
5 |
Наибольшая масса устанавливаемой заготовки, кг |
850 |
850 |
|
|
6 |
Высота устанавливаемого резца, мм |
32 |
32 |
|
|
7 |
Наибольшая масса оправки (блока), кг |
9,2 |
9,2 |
|
|
8 |
Наличие накопителей инструмента (резцедержатель) |
Да |
Да |
|
|
9 |
Кол-во инструментов, одновременно устанавливаемых на станке |
5…9 |
5…9 |
|
|
10 |
Время автоматической смены инструмента, С |
4 |
4 |
|
|
11 |
Наибольшее перемещение рабочих органов с инструментом, мм - по оси Х - по оси Z |
330 1260 |
330 1260 |
|
|
12 |
Дискретность задания перемещения, мкм - по оси Х (на радиус) - по оси Z |
1,0 1,0 |
1,0 1,0 |
|
|
13 |
Точность одностороннего позиционирования, мкм - по оси Х - по оси Z |
32 96 |
32 96 |
|
|
14 |
Количество управляемых формообразующих координат |
2 |
2 |
|
|
15 |
Количество одновременно управляемых формообразующих координат |
2 |
2 |
|
|
16 |
Наибольший крутящий момент на шпинделе, кНм |
2,29 |
2,29 |
|
|
17 |
Пределы частот вращения шпинделя, об/мин |
8…2000 (10…2500 по заказу) |
8…2000 (10…2500 по заказу) |
|
|
18 |
Условный размер конца шпинделя бабки шпиндельной по ГОСТ 12593-72 |
ІІМ |
ІІМ |
|
|
19 |
Наиб. диаметр заготовки, проходящей в отверстие шпинделя, мм |
80 |
80 |
|
|
20 |
Пределы рабочих подач суппорта, мм/мин - по оси Х (1…2000 по заказу) - по оси Z (1…2000 по заказу) |
1…4000 1…4000 |
1…4000 1…4000 |
|
|
21 |
Скорость быстрых перемещений, мм/мин - по Х - по Z |
10000 10000 |
10000 10000 |
|
|
22 |
Наиб. усилие резания для резцедержателя с вертикальной осью вращения, кН |
20 |
20 |
|
|
23 |
Мощность привод главного движения, кВт (22…45 по заказу) |
30 |
30 |
|
|
24 |
Суммарная мощность установлен. на станке электродвигателей, кВт |
50 (42…65 по заказу) |
50 (42…65 по заказу) |
|
|
25 |
Габаритные размеры станка (вместе с отдельно располагающимися агрегатами),мм - длина - ширина - высота |
5500 4255 2130 |
7200 4255 2130 |
|
|
26 |
Масса станка (вместе с отдельно расположенными агрегатами), кг |
8000 |
9000 |
|
|
27 |
Шероховатость – наружной цилиндрической поверхности после чистовой обработке на станке |
Rq 2,5 |
Rq 2,5 |
|
