Специальные лоботокарные станки мод. 1Н65 (1М65) РТ595, РТ911Ф1, РТ401

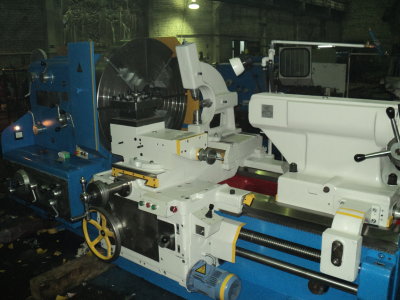

Лоботокарные станки 1Н65 (1М65) РТ595, РТ911Ф1, РТ401 предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО мод. 1Н65 (1М65) РТ595, РТ911Ф1, РТ401
|
Наименование параметров |
1Н65 (1М65) РТ595, РТ911Ф1, РТ401 |
|
Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм: |
|
|
над суппортом, мм |
650 |
|
над выемкой в станине, мм |
1400* |
|
Наибольшая длина обрабатываемой заготовки, мм |
1000 |
|
Длина выемки в станине от зеркала патрона, мм |
390 |
|
Размер конца шпинделя передней бабки по DIN |
2-15М |
|
Количество ступеней частот вращения шпинделя |
24 |
|
Диаметр цилиндрического отверстия в шпинделе, мм |
128 |
|
Пределы частот вращения шпинделя, об/мин |
5 – 500 |
|
Пределы рабочих подач, мм/об.: |
|
|
продольных, мм/об |
0,06 - 2,42 |
|
поперечных, мм/об |
0,022 - 0,88 |
|
резцовых салазок, мм/об |
0,022 - 0,88 |
|
Пределы шагов нарезаемых резьб: |
|
|
метрических, мм |
1 – 96 |
|
дюймовых, ниток/дюйм |
24 - 0,25 |
|
модульных, модуль |
0,5 – 24 |
|
питчевых, питч диам. |
96 – 1 |
|
Ускоренное перемещение суппорта, м/мин: |
|
|
продольное |
3 |
|
поперечное |
1 |
|
Мощность главного привода, кВт |
15 |
|
Наибольший вес обрабатываемой детали в центрах, кг. |
8000 |
|
Мощность главного привода,кВт |
22 |
|
Масса, кг. |
9850 |
|
Габариты: |
|
|
длина, мм |
4100 |
|
ширина, мм |
2200 |
|
высота, мм |
1770, 1880 |
Специальные лоботокарные станки мод. 1Н65 (1М65) РТ595, РТ911Ф1, РТ401
