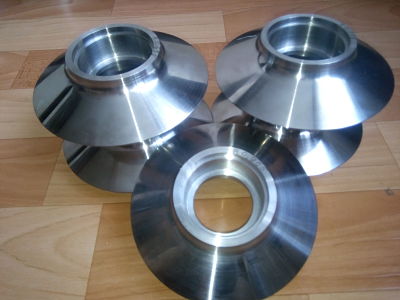

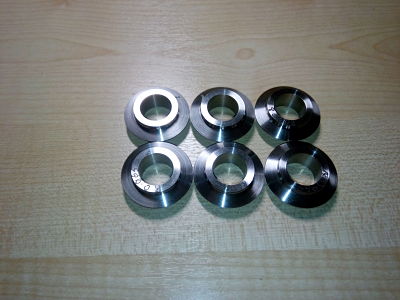

Ролики для накатки резьбы на Утяжеленных Бурильных Трубах (УБТ, для накатки внутренней резьбы)
Ролики для накатки резьбы на Утяжеленных Бурильных Трубах (УБТ, для накатки внутренней резьбы)
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски (с Изменением N 1) (строки из ГОСТа «Приложение №2 пункт 2. Для предохранения замковой резьбы от коррозии и заедания применяется фосфатирование или другие способы защиты поверхности, например, поликомпозиционными покрытиями на основе меди. Для повышения сопротивления усталости может применяться обкатка роликом, выполнение соединений коническим или цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия, метод повышения сопротивления усталости указывается в технической документации на конкретное изделие.» «Приложение №3 пункт 2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки. Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразно при больших крутящих моментах свинчивания соединения и небольшом числе рабочих витков резьбы.
ГОСТ Р 50864-96 Резьба коническая замковая для элементов бурильных колонн. Профиль, размеры, технические требования (Строки из ГОСТа «пункт 4.8 Для повышения работоспособности резьбового соединения при знакопеременных изгибающих нагрузках для УБТ рекомендуется применение обкатки впадины резьбы роликами. Контроль натяга резьбы калибрами производится до обкатки.»)
Черт.1. Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и левой) и размеры его элементов
* Размеры для справок
Р- шаг резьбы; K(2tgφ) - конусность резьбы; φ - угол уклона резьбы; Н - высота исходного треугольника резьбы;
h1 - высота профиля резьбы; h - рабочая высота профиля резьбы; b - срез вершины резьбы; f - срез впадины резьбы;
α - ширина площадки резьбы; r* - радиус закругления впадины резьбы; r1- радиус закругления вершин профиля резьбы
Таблица 1
Размеры в мм
|
Параметры и элементы резьбы |
Форма профиля |
||||
|
|
I |
II |
III |
IV |
V |
|
Число витков на 25,4 мм |
5 |
4 |
|||
|
|
5,08 |
6,35 |
|||
|
K(2tgφ) |
1:4 |
1:6 |
1:4 |
||
|
|
7°7'30" |
4°45'48'' |
7°07'30'' |
||
|
|
4,376 |
5,471 |
5,487 |
5,471 |
|
|
|
2,993 |
3,742 |
3,755 |
3,095 |
3,083 |
|
|
2,626 |
3,283 |
3,293 |
2,633 |
2,625 |
|
|
0,875 |
1,094 |
1,097 |
1,427 |
1,423 |
|
|
0,508 |
0,635 |
0,965 |
||
|
α |
1,016 |
1,270 |
1,651 |
||
|
|
0,508 |
0,635 |
0,965 |
||
|
|
0,38 |
||||
Р
φ
Н
h1
h
f
r*
r1* Размер приведен для проектирования резьбообразующего инструмента.
Примечания :
1. Шаг резьбы Р измеряется параллельно оси резьбы.
2. Указанная точность размера h1 необходима для определения параметров профиля резьбы для резьбообразующего инструмента.
4. ДОПУСКИ
4.2. Предельные отклонения параметров замковой резьбы не должны превышать следующих:
|
шага на длине резьбы 25,4 мм между любыми двумя нитками, мм |
±0,05 |
|
шага на всей длине резьбы, мм |
±0,11 |
|
угла наклона боковой стороны профиля 30° |
±30' |
|
конусности на длине конуса 100 мм : |
|
|
наружного и среднего диаметра наружной резьбы, мм |
+0,25 |
|
внутреннего и среднего диаметра внутренней резьбы, мм |
-0,25 |
|
радиуса закругления вершин профиля резьбы r1, мм |
+0,2 |
4.3. Предельные отклонения высоты профиля замковой резьбы должны соответствовать указанным на черт.3 и в табл.3.
Черт.3. Предельные отклонения высоты профиля замковой резьбы
Черт.3
Таблица 3, мм
Примечание. Предельные отклонения, указанные в табл.3, являются исходными для проектирования резьбообразующего инструмента и факультативными для изделий.
4.5. Параметры шероховатости поверхности резьбы Rα должны быть не более 3,2 мкм.
