Специальный токарный станок мод. РТ117 РМЦ 1000-16000мм.

Станок специальный токарный мод. РТ117 РМЦ 1000- 16000мм.

Станок предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Особенности конструкции:

·        жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки

·        две призматические направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности

·        точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте

·        коробка подач обладает высокой жесткостью кинематической цепи, имеет две электромагнитные муфты дистанционного переключения передач без остановки станка

·        все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы

·        ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке

Стандартное оборудование:

·        патрон четырехкулачковый ø 1000 мм

·        люнет закрытый (ø 100 ÷ 500 мм)

·        люнет подвижный (ø 70 ÷ 250 мм)

Дополнительное оборудование:

·        люнет открытый (ø 500 ÷ 800 мм для станков с РМЦ 6000 мм и выше)

·        опоры клиновые

·        резьбоуказатель

·        сменные зубчатые колеса для нарезания специальных резьб 11,5 и 27 ниток/дюйм

·        линейка конусная

·        патрон трехкулачковый

·        патрон четырехкулачковый ø 1250 мм

·        люнет открытый (ø 650 ÷ 900 мм)

·        люнет не подвижный (ø 440 ÷ 700 мм)



Технические характеристики станка РТ117

наименование параметра

значение

Наибольший диаметр детали, устанавливаемой над станиной, мм

1200

Наибольший диаметр детали, обрабатываемой над станиной, мм

1140

Наибольший диаметр детали, устанавливаемой и обрабатываемой над суппортом, мм

900

Наибольший диаметр детали, устанавливаемой и обрабатываемой в выемке станины, мм

1650

Длина выемки от торца патрона, мм

390

Наибольшая длина устанавливаемой детали, мм

1000, 3000, 4800, 6000, 8000, 10000, 12000, 16000

Наибольший вес обрабатываемой детали, кг

8000, 10000

Диаметр цилиндрического отверстия в шпинделе, мм

128

Размер конца шпинделя передней бабки по DIN

2-15М

Пределы частот вращения, об/мин

5 ÷ 500

Величина продольных подач, мм/об

0,06 ÷ 2,42

Величина поперечных подач, мм/об

0,022 ÷ 0,88

Величина подач резцевых салазок, мм/об

0,022 ÷ 0,88

Величина шагов нарезания метрических резьб, мм

1 ÷ 96

Величина шагов нарезания дюймовых резьб, число ниток на 1дюйм

24 ÷ 0,25

Величина шагов нарезания модульных резьб, модуль

0,5 ÷ 24

Величина шагов нарезания питчевых резьб, питч

96 ÷ 1

Мощность привода главного движения, кВт

22 или 30 с повышенным пусковым моментом

Масса станка (с электрооборудованием), кг

11000, 13000, 16000, 17500, 18600, 22000, 25000, 30000

Длина станка (вместе с электрооборудованием), мм

4100, 6140, 8000, 9000, 11200, 13000, 15000, 19000

Ширина станка (вместе с электрооборудованием), мм

2110

Высота станка (вместе с электрооборудованием), мм

2000

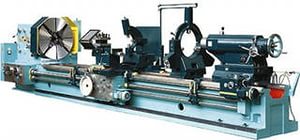

Специальный токарный станок мод. РТ117
