Специальный токарный станок мод. РТ317 РМЦ 3000,6000,8000мм.

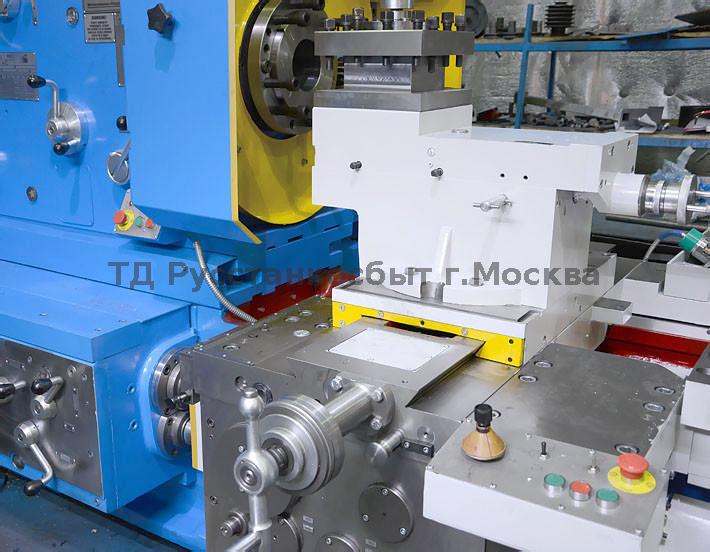

Станок специальный токарно-винторезный мод. РТ317
Станок предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Особенности конструкции:
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки
- три призматические направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте
- коробка подач обладает высокой жесткостью кинематической цепи, имеет две электромагнитные муфты дистанционного переключения передач без остановки станка
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке
- высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов
Технические характеристика
(значения, приведенные в таблице через запятую соответствуют станкам РТ317-3, РТ317-6 и РТ317-8 соответственно)
Пределы рабочих подач суппорта:
|
наименование параметра |
значение |
|
Наибольший диаметр детали, устанавливаемой над станиной, мм |
1700 |
|
Наибольший диаметр детали, обрабатываемой над станиной, мм |
1300 |
|
Наибольший диаметр детали, устанавливаемой и обрабатываемой над суппортом, мм |
1300 |
|
Наибольшая длина устанавливаемой детали, мм |
3000, 6100, 8000 |
|
Наибольшая длина обработки, мм |
7700, 9700 ÷ 15700 |
|
Наибольшая длина обработки с конусной линейкой, мм |
500 |
|
Наибольший угол обработки с конусной линейкой, градус |
±10 |
|
Диаметр циллиндрического отверстия в шпинделе, мм |
128 |
|
Размер внутреннего конуса в шпинделе передней бабки |
Метрический 140 |
|
Высота резца, устанавливаемого в резцедержателе, мм |
50 |
|
Наибольшее продольное перемещение суппорта, мм |
2750, 5750, 7700 |
|
Наибольшее поперечное перемещение суппорта, мм |
750 |
|
Наибольшее перемещение резцевых салазок, мм |
240 |
|
Пределы рабочих подач суппорта: |
|
|
-продольных, мм/об |
0,06…2,42 |
|
-поперечных, мм/об |
0,022…0,88 |
|
-резцовых салазок, мм/об |
0,022…0,88 |
|
Пределы шагов нарезаемых резьб: |
|
|
-метрических, мм |
1…96 |
|
-дюймовых, число ниток на дюйм |
24…0,25 |
|
-модульных, модуль |
0,5…24 |
|
-питчевых, питч диаметральный |
96…1 |
|
Пределы частот вращения шпинделя, об/мин |
5 ÷ 500 |
|
Мощность привода главного движения, кВт |
30 |
|
Наибольший вес устанавливаемой детали, кг |
10000 |
|
Масса, кг |
17900, 21450, 26000 |
|
Длина станка (вместе с электрооборудованием), мм |
6215, 9320, 11200 |
|
Ширина станка (вместе с электрооборудованием), мм |
2355 |
|
Высота станка (вместе с электрооборудованием), мм |
2250, 2250, 2450 |
Стандартная комплектация станка:
- патрон 4-х кулачковый ф. 1250мм;
- Опоры клиновые;
- Люнет роликовый (ф. 180-650мм.);
- Люнет открытый (ф. 600-950мм.);
- Люнет подвижный (ф. 70-250мм.);
- Люнет не подвижный (ф. 100-500мм.);
Оборудование за отдельную плату:
- шлифовальное приспособление;
- линейка конусная;
- резьбоуказатель;
