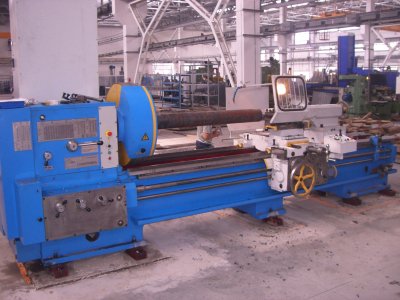

Токарно-винторезный станок мод. 16К40 (16Р40) РМЦ 750-10000мм.
Токарно- винторезный станок 16К40 (16Р40)
предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ 16К40 (16Р40):
жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
· частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;
· точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
· коробка подач обладает высокой жесткостью кинематической цепи;
· все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
· ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
· ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 16К40 (16Р40)
|
Характеристика |
16К40 (16Р40) |
|
|
Наибольший диаметр устанавливаемой заготовки, мм |
|
|
|
— над станиной |
840 |
|
|
— над суппортом |
490 |
|
|
— над выемкой в станине |
1070* |
|
|
Наибольший диаметр обрабатываемой заготовки, мм |
|
|
|
— над станиной |
800 |
|
|
— над суппортом |
490 |
|
|
Наибольшая длина обрабатываемой заготовки, мм |
750; 1500; 2000; 3000; 4000; 5000; 8000; 10000 |
|
|
Длина выемки в станине от торца фланца шпинделя, мм |
450* |
|
|
3500 |
||
|
Высота резца, устанавливаемого в резцедержателе, мм |
40 |
|
|
Размер конца шпинделя передней бабки по DIN |
11М |
|
|
Внутренний конус в шпинделе бабки шпиндельной (метрический) |
115 |
|
|
Количество ступеней частот вращения шпинделя |
22 |
|
|
Диаметр цилиндрического отверстия в шпинделе, мм |
105 |
|
|
Пределы частот вращения шпинделя, об/мин |
10—1250 |
|
|
Пределы рабочих подач, мм/об |
|
|
|
— продольных |
0,033—5,6 |
|
|
— поперечных |
0,013—2,064 |
|
|
— резцовых салазок |
0,013—2,064 |
|
|
Пределы шагов нарезаемых резьб |
|
|
|
— метрических, мм |
1—224 |
|
|
— дюймовых, ниток/дюйм |
28—0,25 |
|
|
— модульных, модуль |
0,25—56 |
|
|
— питчевых, питч диам. |
112—0,5 |
|
|
Ускоренное перемещение суппорта, мм/мин |
|
|
|
— продольное |
5200 |
|
|
— поперечное |
2000 |
|
|
Наибольшее усилие резания, кН |
20 |
|
|
Наибольший крутящий момент на шпинделе, кНм |
3 |
|
|
Мощность главного привода, кВт |
18,5 |
|
|
Габаритные размеры (вместе с электрооборудованием), мм |
|
|
|
— длина |
3000; 3740; 4230; 5240; 6240; 7240; 10300; 12420 |
|
|
— ширина |
1860 |
|
|
— высота |
1625 |
|
|
Масса, кг |
4450; 5200; 5400; 6200; 7400; 9350; 11900; 13300 |
|
|
* — для токарных станков с ГАПом. |
|
|
Стандартное оборудование станка 16К40 (16Р40)
· люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);
· люнет подвижный (диам. 20-150 мм);
· патрон четырехкулачковый диам. 800 мм или диам. 630 мм;
· патрон трехкулачковый диам. 400 или 315 мм.
Оборудование станка 16К40 (16Р40) за отдельную плату
· люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);
· резьбоуказатель;
· конусная линейка;
· резцедержатель с быстросъемными блоками.
