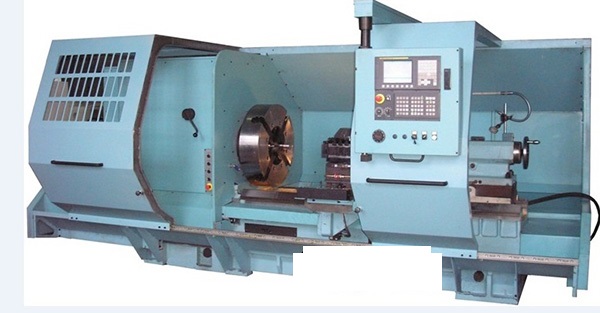

Специальный трубонарезной станок мод. СА984Ф3
Станок специальный трубонарезной мод. СА984Ф3 РМЦ 2000мм.
Станок трубонарезной СА983 СФ3 с ЧПУ предназначен для обработки труб нефтегазового сортамента, а также выполнения универсальных токарных работ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТРУБОНАРЕЗНОГО СА984 СФ3 с ЧПУ.
|
Характеристика |
СА984 СФ3 с ЧПУ |
|
Диаметр отверстия в шпинделе, мм |
410 |
|
Наибольший устанавливаемый диаметр изделия, мм: |
|
|
- над станиной |
830 |
|
- над суппортом |
410 |
|
Наибольший обрабатываемый диаметр изделия, мм: |
|
|
- над станиной |
830 (500*) |
|
- над суппортом |
410 |
|
Наибольшая длина обрабатываемого в центрах изделия, мм |
1 000, 2 000, 3 000 |
|
Наибольший крутящий момент на шпинделе/30 мин., Н·м |
4 300 / 5 375 |
|
Пределы частот вращения шпинделя, об./мин |
5...750 |
|
Пределы рабочих подач суппорта, мм/мин: |
|
|
- продольных |
1...4 000 |
|
- поперечных |
1...4 000 |
|
Скорость быстрых перемещений суппорта, мм/мин: |
|
|
- продольных |
10 000 |
|
- поперечных |
10 000 |
|
Дискретность задания перемещений, продольных и поперечных, мкм 1 1 |
|
|
Пределы шагов нарезаемых резьб |
0,1…320 |
|
Мощность электродвигателя главного привода/30 мин., кВт |
22 / 27,5 |
|
Масса, кг |
10 000, 11 000, 12 000 |
|
Габаритные размеры, мм |
|
|
- длина |
5 000, 6 000, 7 000 |
|
- ширина |
2 700 |
|
- высота |
2 000 |
Оснащается 4-х и 8-ми позиционными револьверными головками с горизонтальной и вертикальной осью вращения.
Транспортер стружкоудаления и компрессор для управления патроном - по заказу
