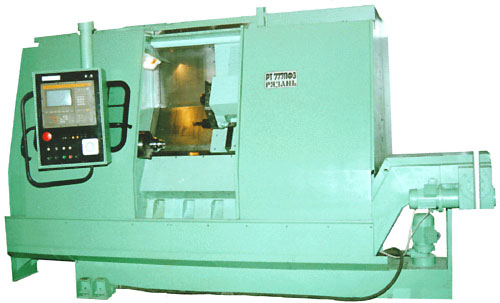

Токарные полуавтоматы РТ777Ф3, РТ777ПФ3
|
Токарные полуавтоматы РТ777Ф3, РТ777ПФ3 |
|
|
Наибольший диаметр заготовки, устанавливаемой, мм: |
|
|
над станиной |
630 |
|
Наибольший диаметр заготовки, обрабатываемой, мм: |
|
|
над станиной |
450 |
|
над суппортом |
400 |
|
Наибольшая длина обрабатываемой заготовки, мм |
600**, 1600***, 320**** |
|
Высота центров, мм |
325 |
|
Количество позиций револьверной головки |
12 |
|
Количество суппортов |
1 |
|
Диаметр пиноли задней бабки (для патронно-центрового исполнения станков), мм |
100 |
|
Диаметр сквозного отверстия в шпинделе, мм |
97 |
|
Пределы скоростей быстрых перемещений,мм |
10000 |
|
Высота резца, устанавливаемого в резцедержателе, мм |
25 |
|
Наибольшее перемещение суппорта, мм: |
|
|
продольное |
700**, 1800***, 700**** |
|
поперечное |
300 |
|
Дискретность задания перемещения по осям Х и Z, мкм |
1 |
|
Пределы рабочих подач, мм/мин |
1-4000 |
|
Частота вращения шпинделя, об/мин |
до 3150* |
|
Количество управляемых координат/количество одновременно управляемых координат |
2/2 |
|
Диаметр обрабатываемого прутка, мм |
20-85**** |
|
Диаметр патрона, мм |
315 |
|
Диаметр отверстия в револьверной головке под цилиндрический хвостовик державки, мм |
40 |
|
Конец шпинделя |
|
|
по ГОСТ 12595-85 |
2-8М |
|
Наибольший крутящий момент на шпинделе, кНм |
0,72* |
|
Мощность главного привода, кВт |
до 45* |
|
Габаритные размеры, мм: |
|
|
длина |
4500**, 6250, 4870*****, 6000**** |
|
ширина |
2750 |
|
высота |
2470 |
|
Масса, кг |
8000**, 9000, 8000*****, 9000**** |
