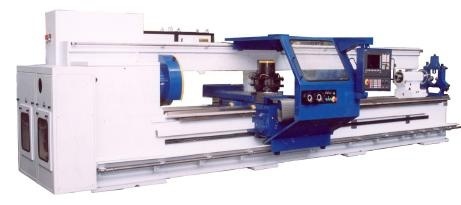

Специальный токарный станок с ЧПУ мод. 16Р30Ф3

Станок токарный модели 16Р30Ф3 с числовым программным управлением предназначен для обработки деталей с прямоугольным, ступенчатым и криволинейным профилями, а так же для нарезания резьбы.

Техническая характеристика и жёсткость станка позволяют полностью использовать возможности современного инструмента при обработке, как чёрных, так и цветных металлов.

Станок оснащается современным устройством ЧПУ типа NC210. Привода ф. «Omron».

Станок оснащается восьмипозиционной револьверной головкой с горизонтальной осью вращения.

Станина.................................................................................................... 1 шт.

Шпиндельная бабка................................................................................ 1 шт..................................................................................................................

Задняя бабка............................................................................................ 1 шт.

Каретка.................................................................................................... 1 шт.

Привод продольных подач..................................................................... 1 шт.

Привод поперечных подач..................................................................... 1 шт.

Головка револьверная............................................................................ 1 шт.

Пульт управления................................................................................... 1 шт.

Ограждение зоны резания....................................................................... 1 шт.

Охлаждение ............................................................................................ 1 шт.

Электрошкаф........................................................................................... 1 шт.

Система смазки....................................................................................... 1 шт.

Патрон 3-х кулачковый ø400мм............................................................ 1 шт.

Люнет неподвижный (ø20…ø220мм).................................................... 1 шт.

Люнет подвижный (ø20…ø150мм)........................................................ 1 шт.

ТЕХНИЧЕСКАЯ  ХАРАКТЕРИСТИКА

Наибольший диаметр изделия, мм

- устанавливаемый над станиной........................................................ 700

- обрабатываемый над станиной......................................................... 630

- обрабатываемый над суппортом...................................................... 350

Наибольшая длина изделия устанавливаемого в центрах, мм......... 1500-8000мм

Дискретность задания перемещения, мкм

- по оси Х............................................................................................. 1

- по оси Z............................................................................................. 1

Наибольшее перемещение суппорта, мм

- по оси Х............................................................................................. 600

- по оси Z............................................................................................. 5000

Пределы частот вращения шпинделя, об/мин................................... 5…1200

Пределы рабочих подач суппорта, мм/мин:

- по оси Х............................................................................................. 1…4000

- по оси Z............................................................................................. 1…4000

Скорость быстрых перемещений суппорта, мм/мин

- по оси Х............................................................................................. до 7500

- по оси Z............................................................................................. до 7500

Количество одновременно управляемых координат........................ 2

Ориентировочные габариты станка (с отдельно расположенным оборудования), мм:

- длина................................................................................................. 8900

- ширина.............................................................................................. 3000

- высота................................................................................................ 1900

Ориентировочная масса станка (с  отдельно стоящим оборудованием), кг............................................................................................................. 9500

Мощность привода главного движения, кВт..................................... 30

Шероховатость наружной цилиндрической поверхности, мм......... Ra 2,5

Шероховатость внутренней цилиндрической поверхности……….Rz20

Специальный токарный станок с ЧПУ мод. 16Р30Ф3
